• Массивная конструкция станины из чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
• Автоподача по двум осям X/Y.
• Мощность двигателя 3.3 кВт/2.2 кВт или 4.5 кВт/3 кВт
• макс. размеры заготовки Ø 410×1000-1500 мм.
• Диапазон скорости шпинделя 5-1800 об./мин.
• Погрешность соосности шпинделя менее 0.009 мм
• Погрешность биения токарного патрона менее 0.05 мм.
• Большой мощности, не требующий обслуживания двигатель постоянного тока.
• Шпиндель изготовлен с высокой точностью.
• В соответствии с европейскими стандартами установлен магнитный выключатель.
Технические характеристики:

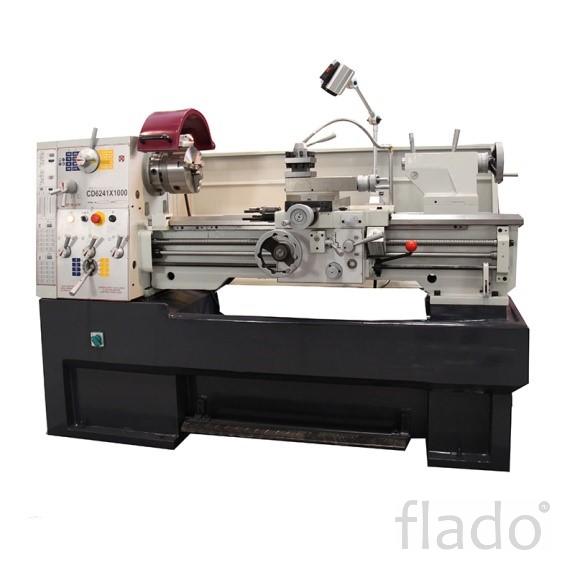

Модель CM6241*1000/1500
Диаметр обработки над станиной Ø 410 мм
Диаметр обработки над выемкой станины Ø 580 мм*190
Диаметр обработки над суппортом Ø 255 мм
Высота центров 205 мм
Расстояние между центрами 1000 мм/1500 мм
Ширина станины 250 мм
Макс. сечение режущего инструмента 20×20 мм
Ход суппорта поперечной подачи 210 мм
Ход малого суппорта продольной подачи 140 мм
Диаметр конусного отверстия шпинделя Ø 52 мм
Размер конусного отверстия шпинделя Морзе №6
Число скоростей шпинделя 16
Диапазон числа оборотов шпинделя 45-1800 об./мин.
Шаг нарезания дюймовой резьбы 2-72 TPI
Шаг нарезания метрической резьбы 39 nos (0.2-14 мм)
Шаг нарезания дюймовой резьбы 45 nos (72-2 TPI)
Продольная подача при нарезании метрической резьбы 17 nos (0.05-1.7 мм/об.)
Продольная подача при нарезании дюймовой резьбы 17 nos (0.02-0.067”/об.)
Поперечная подача Метрическая 17 nos (0.025-0.85 мм/об.)
Поперечная подача Дюймовая 17 nos (0.002-0.335 “/об.)
Шаг нарезания модульной резьбы (червяков) 18 nos (0.3-3.5 MP)
Шаг нарезания диаметральной резьбы 21 nos (8-44 DP)
Диаметр конусного отверстия задней бабки Ø 50 мм
Ход пиноли задней бабки 120 мм
Размер конусного отверстия задней бабки Морзе №4
Мощность двигателя 3.3 кВт/2.2 кВт
или 4.5 кВт/3 кВт
Двигатель насоса СОЖ 90 Вт
Вес Нетто 1550/1600 Кг
Общий вес. Вес БРУТТО 1750/1800 Кг
Габаритные размеры(Д×Ш×В) 2560×900×1640 мм
