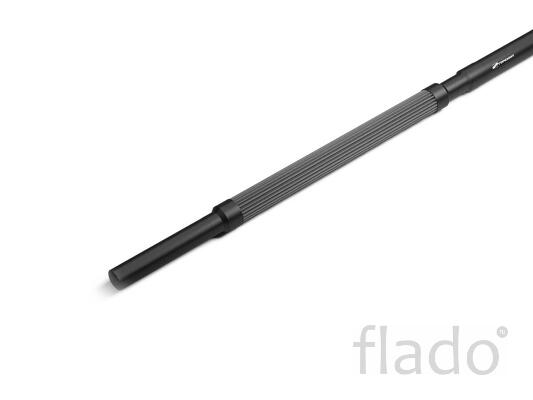

Опускной пьезометр PHG используется для обустройства наблюдательных скважин и контроля фильтрационных процессов в системах мониторинга гидротехнических сооружений, а также для проведения в составе систем мониторинга гидростатического давления. Пьезометр позволяет оперативно получать данные о поведении кривой депрессии и фильтрационных потоков в теле сооружения и прилегающих территориях.
Пьезометр состоит из двух основных компонентов:
Фильтр-водоприемник с отстойником
Водоподъемная пьезометрическая колонна
Фильтр-водоприемник выполнен в виде многослойной конструкции из сеток из нержавеющей стали с ячейками различного размера, собранных в гофрированную структуру. Такая форма увеличивает фильтрующую площадь в 3,5 раза по сравнению с классическими фильтрами аналогичных размеров, что существенно повышает чувствительность и долговечность системы.
Компактные размеры фильтра позволяют уменьшить диаметр буровой скважины (до 120 мм), тем самым сокращая затраты на буровые работы и сопутствующие материалы (обсадные трубы, муфты и др.). Корпус фильтра выполнен из устойчивого к коррозии полиэтилена низкого давления (ПНД) и нержавеющей стали, что гарантирует длительный срок службы даже в агрессивных водонасыщенных грунтах.
Водоподъемная колонна изготовлена из ПНД и поставляется проектной длиной, полностью готовой к монтажу. Для установки в летний период рекомендуется использование цельных труб. Для монтажа в зимний период водоподъемная колонна поставляется секциями по 3м. Установка фильтра осуществляется с помощью штатного резьбового соединения. Благодаря малому весу труб и фильтра, а также готовой к монтажу конструкции, значительно упрощается транспортировка и монтаж изделия.
Монтаж
Установка опускного пьезометра осуществляется в предварительно пробуренную скважину. При наличии отапливаемого склада допускается монтаж цельной водоподъемной колонны из бухты. В зимний период, при невозможности хранения бухт в тёплом помещении перед монтажом, рекомендуется использовать секционную колонну из звеньев длиной 3 м с резьбовыми соединениями.
Расположение
