Использование ацетиленовых рамп обусловлено технологической необходимостью в обеспечении рабочих мест непрерывной подачей газа. Применяются они в большинстве случаев при отсутствии на предприятии централизованных источников газоснабжения, станций или резервуарных установок.
В зависимости от количества потребляемого рабочим постом газа устройства могут содержать от 2 до 40 баллонов, но в комплект поставки они не включены.
Конструкция:

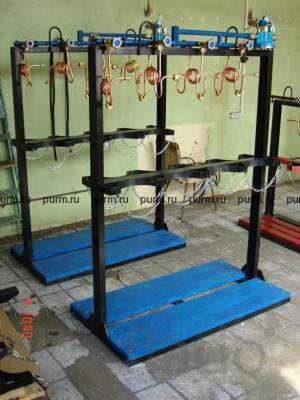

Рампа ацетиленовая традиционно состоит из таких составляющих элементов:
Коллекторы – обеспечивают раздачу газа из всех подключенных баллонов.
Рукав высокого давления – для подсоединения баллонов к коллекторам (ветвям). Один его конец подключается с помощью хомута к источнику, второй – к специальному штуцеру на ветви.
Манометр с краном – позволяет следить за давлением в коллекторе.
Редуктор – для регулировки давления в системе.
Предохранительный клапан – для предупреждения повышения давления в системе после редуктора.
Принцип работы:
После открытия вентилей на баллонах каждого плеча газ проходит через в коллектор, а после в редуктор. Потребителю газ подается через выходной штуцер после уменьшения давления.
Запорная арматура позволяет производить замену баллонов в процессе функционирования ацетиленовой рампы.
За редуцирование вещества и поддержание определенных значений давления отвечает редуктор, предназначенный для ацетилена. Технические характеристики:
Оптимальная пропускная способность устройства составляет 15 м³/ч.
Давление ацетилена до редуктора – не более 3 МПа.
Давление газа после редуктора регулируется от 0,02 до 0,1 МПа. Количество баллонов в системе – от 2 до 40. Основной окрас – белый.
