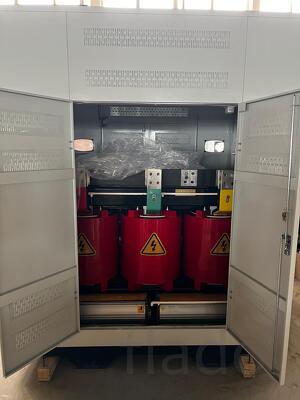

Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2500/10/0.4/D/Yн-11/IP21/Al
•Производитель: Востокэнерготранс
•Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией). •Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 2500
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз (%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP21
•Класс нагревостойкости изоляции: F (155°C)
•Переключение без возбуждения (ПБВ), %: ±2×2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB (A): Менее 70
Охлаждение: Естественное С (AN/AF)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода (120°C) ± 15%, Вт: 3600
•Потери короткого замыкания (120°C) ± 10%, Вт: 17170
•Габариты трансформатора, мм: 1570*1130*1401
•Колея колес (или опор), мм: 820*1070
•Вес трансформатора без кожуха ± 10%, кг: 4065
•Климатическое исполнение: УХЛЗ — неотапливаемые помещения с возможной конденсацией
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь

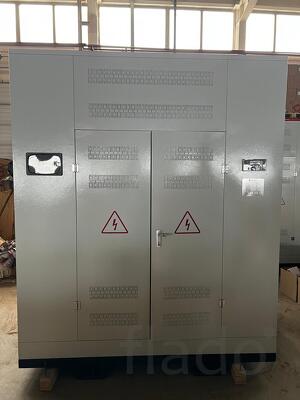

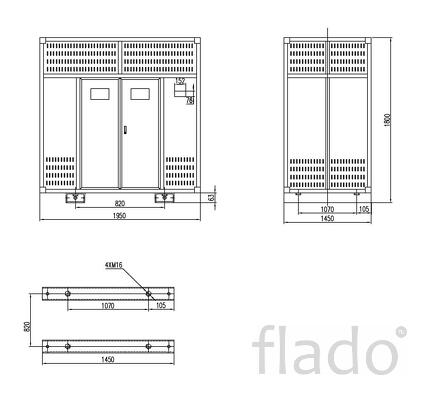

•Габариты кожуха: 1950*1450*1800 мм
•Вес трансформатора с кожухом ± 10%, кг: 4315
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора с литой изоляцией 2500 квА:
•Трансформатор
•Транспортные колёса — ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля.
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

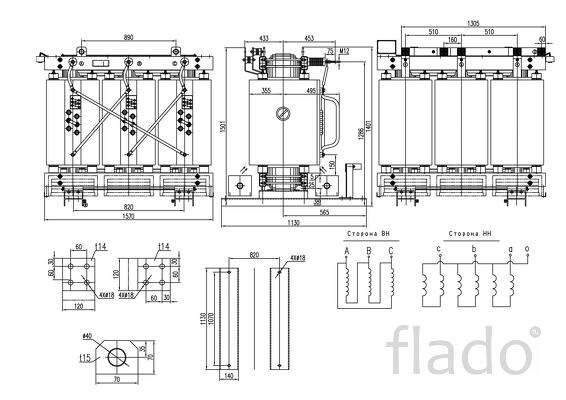

Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2500 ква с литой изоляцией у производителя Востокэнерготранс.
Наличие товара уточняйте у менеджера. Срок изготовления товара «на заказ» от 14 до 60 календарных дней. Оплата 60% предоплата. 40% по готовности партии к отгрузке. Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).
