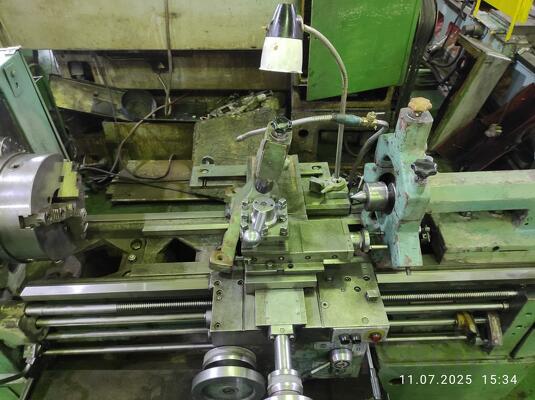

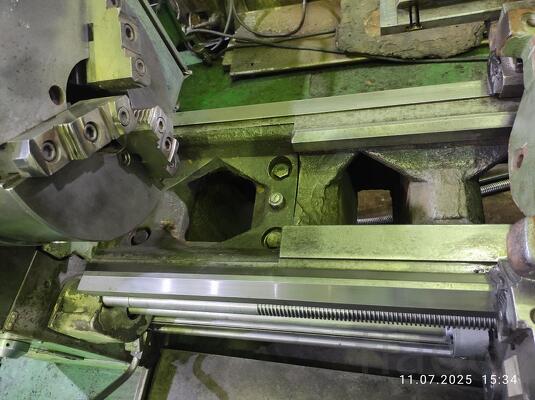

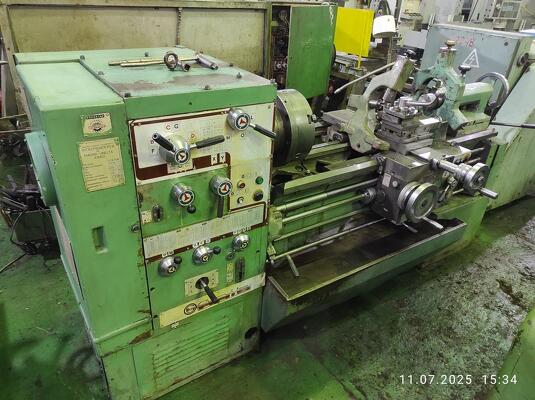

В продаже Токарный винторезный станок Arad SN-402. РМЦ 1000 мм. Станок в отличном техническом состоянии, в максимальном исполнении участвовал шпиндель Ø105 мм., конусная линейка, ГАП (съемная часть станины для проточки барабанов), два люнета. С проверкой в работе.
Технические характеристики Arad SN402 1000мм
Наименование параметра SN-402
Основные параметры
Наибольший диаметр заготовки над станиной, мм 430
Наибольший диаметр заготовки над выемкой станины, мм 650
Наибольший диаметр заготовки над суппортом, мм 240
Наибольшая длина заготовки (РМЦ), мм 1000
Шпидель

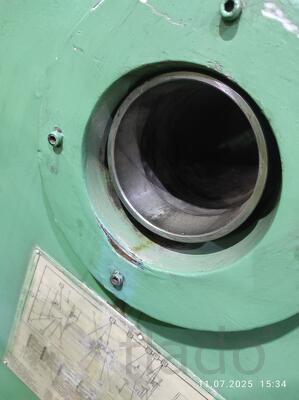

Диаметр сквозного отверстия в шпинделе, мм 105
Наибольший диаметр прутка, мм 100
Число ступеней частот прямого вращения шпинделя 18
Коэффициент геометрической прогресии чисел оборотов 1,25
Частота прямого вращения шпинделя, об/мин 25..1250, 32..1600, 36..1800
Размер внутреннего конуса в шпинделе, М Морзе 6, специальный конус Ø112
Конец шпинделя с центрирующим конусом типа Камлок (Camlock) C8 CTAC
Тип муфт электромагн/ механич
Тип тормоза электромагн
Коробка подач
Число ступеней продольных подач возможных/ по таблице 66/ 25
Пределы возможных рабочих подач продольных, мм/об 0,05..8,5
Пределы рабочих подач продольных по таблице, мм/об 0,05..2
Число ступеней поперечных подач 66/ 25
Пределы возможных рабочих подач поперечных, мм/об 0,015..2,8
Пределы рабочих подач поперечных по таблице, мм/об 0,15..0,65
Количество нарезаемых резьб метрических 35
Пределы шагов нарезаемых резьб метрических, мм 0,5..88
Количество нарезаемых резьб дюймовых (Withworth) 37
Пределы шагов нарезаемых резьб дюймовых 88..1
Количество нарезаемых резьб модульных 35
Пределы шагов нарезаемых резьб модульных 0,25..44
Количество нарезаемых резьб питчевых 34
Пределы шагов нарезаемых резьб питчевых 176..2
Суппорт
Наибольшая длина хода каретки, мм 725, 925
Ход поперечного суппорта, мм 260
Ход резцовых салазок, мм 130
Наибольшее сечение резца, мм 25 х 25
Цена деления нониуса поперечных салазок, мм 0,05
Шаг винта поперечных салазок, мм 5
Цена деления нониуса резцовых салазок, мм 0,05
Шаг винта резцовых салазок, мм 4
Скорость быстрых перемещений суппорта, продольных, м/мин 4
Скорость быстрых перемещений суппорта, поперечных, м/мин 1,26
Точность повторяемости на холостом ходу, мм ±0,03
Точность повторяемости при черновой обработке, мм ±0,2
Точность повторяемости при чистовой обработке, мм ±0,1
Задняя бабка
Диаметр пиноли, мм 80
Конус пиноли, мм Морзе 5
Ход пиноли, мм 200
Поперечное смещение задней бабки, мм ±10
Электрооборудование
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 7,5
Мощность электродвигателя быстрых перемещений, кВт 0,55
Мощность электродвигателя насоса охлаждения, кВт 0,15
Габариты и масса станка
Габариты станка при РМЦ=1000 (длина ширина высота), мм 2610_1217_1438
Масса станка, кг 2270
Остались вопросы, звоните +7(958)762-88-23
